Sachez
lire les fiches techniques
|
|
par
Jean-Pierre Lafont |
|
|
Indice
d'isolation:  Lw 15dB,
Rw 56dB (C -2; Ctr -6)
ça vous parle ?
|
|
|
|
On dispose
aujourd'hui d'une vaste gamme de matériaux d'isolation, que
l'on trouve autant sur internet que dans le commerce traditionnel.
Tous se prétendent excellents. Cependant, il n'est pas simple, pour le néophyte, de choisir le matériau
le mieux approprié pour améliorer les performances de sa cloison
ou de son plafond. C'est
pourtant ce choix qui permettra ou non, d'atteindre le degré
d'isolation souhaité.
|
|
La description des matériaux, telle qu'on la trouve sur les sites ou sur les
brochures publicitaires, est étrangement discrète en ce qui concerne les
caractéristiques techniques. Les performances sont si floues qu'on se demande
parfois si la science acoustique repose sur les lois de la physique ou sur le
spiritisme.
|
|
|
|
|
|
|
|
1- La première difficulté consiste à lire la fiche et
à y trouver les informations utiles. Dans 98% des cas, le
vendeur ne peut rien pour vous car lui non plus n'y connaît pas
grand chose.
|
|
2- Identifiez le produit. Les mousses rigides expansées ou
extrudées (polystyrène, polyuréthanes), les doubles vitrages, sont des isolants
thermiques.
|
|
3- Eliminez d'emblée les produits dont la lisibilité n'est pas
claire ou ne correspond pas à
une norme.
Par exemple:
"Liège de 40mm: atténuation à 1000Hz =
80% ou -14dB" ne veut absolument rien dire. On ne sait pas si le produit est
utilisé seul ou sur un support, la nature du support, la méthode
de mise en oeuvre, les conditions de mesure.
|
|
4- Méfiez vous des avis non vérifiables: "Mon
beau frère a collé du xxxx sur les murs de son home cinéma,
c'est génial, on entend plus rien"...
|
|
|
|
Isolation
aux bruits solidiens
|
|
La plupart des produits d'isolation acoustique disponibles dans le
commerce, concerne les
bruits solidiens. On désigne ainsi les bruits transmis directement
par la structure du bâtiment: bruits de chocs, chutes
d'objets, bruits de pas, appareils sanitaires, ascenseurs.
Les isolants minces, sont presque toujours des isolants solidiens, mais ils ne
sont pas forcément présentés comme tels. On les
utilise en sous couche derrière une paroi.
|
|
Il existe deux indices
différents pour les isolants solidiens :
1- L'indice d'affaiblissement
du matériau testé en
laboratoire. Il commence par  Lw
Il exprime l'amélioration obtenue par rapport à une dalle de
référence.
Plus l'indice Lw est grand, meilleure sera
l'isolation.
Exemples:
- Une sous-couche en mousse de 3mm sous un parquet procure un
Lw de 16 dB(A)
- Une moquette sur sous-couche caoutchoutée procure un Lw de
30 dB(A).
|
|
2- L'isolement aux bruits de chocs peut également être mesuré sur site.
C'est le cas pour un plancher par exemple. Dans ce cas, il s'écrit
LnAT.
Il exprime pour chaque bande de 1/3 d’octave, centrée sur les valeurs comprises entre
125Hz et 4000Hz,le niveau sonore perçu derrière une paroi en fonction des chocs produits par une
machine spéciale.
Plus LnAT est petit, meilleure sera l'isolation.
Une valeur de LnAT de 45 dB(A) procure un bon niveau de confort.
Exemples :
Plancher traditionnel en bois : LnAT = 98 dB(A), isolation
quasi-nulle.
Parquet collé directement sur une dalle en béton
LnAT = 77 dB(A), isolation faible.
Moquette sur thibaude : LnAT = 40 à 55dB(A), isolation acceptable.
|
|
Isolation
aux bruits aériens
|
|
Aérien désigne les bruits transmis par l'air : voix, hifi, TV,
instruments de musique, trafic routier. C'est le paramètre qui
intéresse ceux qui veulent construire un studio ou un home
cinéma sans déranger leurs voisins.
L'indice R
exprime la capacité du matériau à s’opposer au passage des
sons aériens.
Il est toujours mesuré en laboratoire
(norme EN-ISO 140). Un indice R relatif à un mur ou un plancher
dans une habitation est obligatoirement faux (on utilise un autre
indice DnT,A).
|
|
Pour simplifier l’évaluation des performances, et faciliter la
comparaison entre les matériaux, on a créé un indice pondéré unique Rw. Il s’apparente à l’indice STC
(Sound Transmission Class), utilisé dans les états Anglo-saxons.
L’indice global Rw s’obtient en comparant les valeurs de R mesurées
en laboratoire pour chaque tiers d'octave, avec une courbe de référence (norme EN-ISO 717-1).
|
|
Cas particuliers Pour
être judicieux, le choix du matériau isolant doit aussi tenir compte de la nature du bruit auquel
il sera exposé. En effet, la tonalité d’un bruit peut être dominée par les hautes ou les basses fréquences. Par
exemple, un trafic à circulation rapide n’a pas la même tonalité que le son grave d’un moteur d’autobus dans un trafic
urbain.
Malheureusement, l’indice pondéré brut Rw ne tient pas compte de la nature du bruit fournit et une information incomplète.
|
|
 |
|
 |
|
|
Image ci-dessus : Spectres sonores du trafic routier. La courbe bleue représente le trafic urbain mesuré à 10m d’un rond point, tandis que la courbe rouge à été relevée en bordure d’une autoroute.
|
|
Afin d’éviter des erreurs d’investissement et certaines déceptions, on a
introduit deux facteurs de correction pour obtenir un indice exploitable dans
tous les cas de figure :
Rw (C;Ctr).
Les bruits dont le contenu spectral s’apparente à un bruit rose
(énergie constante par octave), appartiennent au registre commun
et reçoivent le facteur de correction C.
Les bruits plus riches
en basses fréquences s’apparentent davantage à la courbe
normalisée du bruit du trafic routier urbain. Dans ce cas, on
applique le facteur de correction Ctr.
Ces facteurs de
correction ont généralement une valeur négative, c’est à
dire que l’affaiblissement brut Rw, trop avantageux, sera
corrigé vers le bas. |
|
|

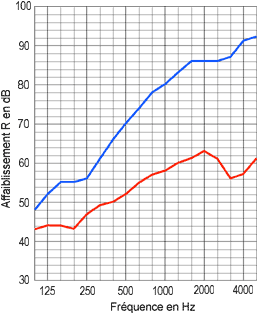

Courbe
d'affaiblissement d'un mur en parpaings de 20cm, Rw56dB
(C-1;Ctr-4), courbe rouge, doublé avec une cloison Placostil,
Rw70dB (C-1;Ctr-7), courbe bleue.
Vous remarquerez que les parois
isolent toujours mieux les aiguës que les graves. |
|
|
|
Exemple :
Le fabricant d'un matériau donne un indice : Rw (C;Ctr) = 38dB (-1;-3).
Cela signifie que l’indice d’affaiblissement brut pondéré Rw est égal à 38dB,
diminué de -1dB pour le bruit rose et de -3dB pour le trafic routier urbain.
Applications:
Indice Rw (C) : activités domestiques, conversations, jeux d’enfants, radio, télévision, bruit routier rapide (>80km/h) ou éloigné.
Indice Rw (Ctr) : home cinéma, discothèques, studios d’enregistrement ou de répétition, trafic routier lent.
Remarque: parfois, les termes Rw (C) et Rw(Ctr) sont remplacés par RA et RAtr (normes étrangères).
|
|
Enfin, sachez que l’indice mesuré en situation réelle est toujours inférieur de plusieurs décibels aux valeurs calculées ou mesurées en laboratoire.
|
|
|
|
|
