"Plus il y de séparations, mieux ça
isole!". Voilà encore une idée fausse, solidement
ancrée dans l'esprit de bien des bricoleurs, des
artisans et même des architectes.
En partant du principe que
l'énergie
réfléchie par une paroi n'est pas transmise et que la réflexion se
produit à
la limite entre l'air et la paroi, on peut logiquement penser qu'en
multipliant
le nombre de séparations on va augmenter l'isolement de la cloison.
Alors on monte d'abord une première
cloison, puis on se dit: "tiens, je vais en mettre une autre à coté, ça
isolera deux fois plus". Ou bien on empile les couches: BA13 + laine de
verre
+ BA13 + espace + BA13 + bois agglo + MDF + beaucoup de fatigue et de
dépenses
inutiles car ça ne sert pas à grand chose.
|

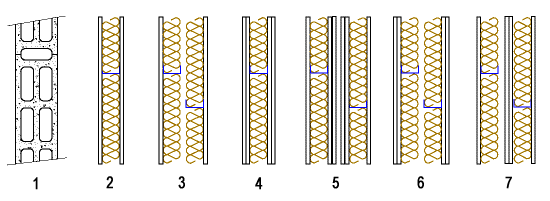

Observons quelques exemples: |
Un
mur en parpaing creux de 20cm (1800kg/m3) isole de 54 décibels.
-
Une cloison creuse,
constituée par une ossature en acier de 90mm, habillée par deux
parements en BA13 et amortie avec une laine de roche de 100mm isole de
46dB quand elle est construite correctement (N°2 sur
le dessin).
-
On
ajoute à cette cloison un second parement sur une face, puis on construit
une autre cloison, symétrique à la première (N°5). On gagne
seulement 2 décibels. Bizarre, on s'attendait à davantage.
|
|
-
Si
on retire les quatre parements à l'intérieur, sans rien changer d'autre,
on gagne 5 décibels de plus (N°3).
L'explication
est simple: en retirant les panneaux on a élargi le plénum et l'air
emprisonné est un excellent isolant. Bien meilleur que n'importe quel
matériau à cet endroit. En outre, on abaisse la fréquence de résonance
de la lame d'air, ce qui améliore encore l'affaiblissement aux bruits routiers. |
|
|
|
-
Enfin, si on double le parement extérieur avec deux des quatre panneaux
retirés, on gagne 10 décibels supllémentaires (N°6). Cette
fois-ci la raison est différente. On augmente la masse des parements ce
qui abaisse leur fréquence de résonance et réduit l'amplitude de la
vibration.
|
|
|
|
|
54dB |
46dB |
53dB |
56dB |
48dB |
63dB |
52dB |
|
|
C-1 |
C-4 |
C-3 |
C-3 |
C-3 |
C-2 |
C-3 |
|
|
Ctr-3 |
Ctr-11 |
Ctr-9 |
Ctr-8 |
Ctr-9 |
Ctr-7 |
Ctr-8 |
|
|
fc 138Hz |
fc 93Hz |
fc 57Hz |
fc 65Hz |
fc 63Hz |
fc
40Hz |
fc 63Hz |
|
|
|
| Il est intéressant de s'attarder sur les
cloisons 5 et 6. Avec 2 panneaux de moins et un montage plus simple, on a
gagné 15 décibels, soit 64 fois moins d'énergie transmise!
Au départ, on aurait pu croire qu'avec
4
séparations, l'isolation serait supérieure, mais il n'en est rien. Ce
qui compte, c'est la masse des parois extérieures, leur
rigidité, la distance qui les sépare et la manière dont l'espace est
amorti. Un large espace
rempli d'air isole toujours mieux que plusieurs petits espaces successifs.
L'isolation
acoustique ne s'improvise pas. Il
faut procéder avec méthode. L'ordre et le mode d'assemblage sont plus
importants que la quantité ou le choix des matériaux utilisés.
Au delà de ces exemples, il existe
d'autres méthodes et d'autres solutions pour isoler davantage encore ! |
|
|
(1) L'affaiblissement exprime
l'écart de niveau sonore entre les deux cotés de la cloison.
|
|
|
